| Nama merek: | GIS |
| Nomor Model: | DPX230 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

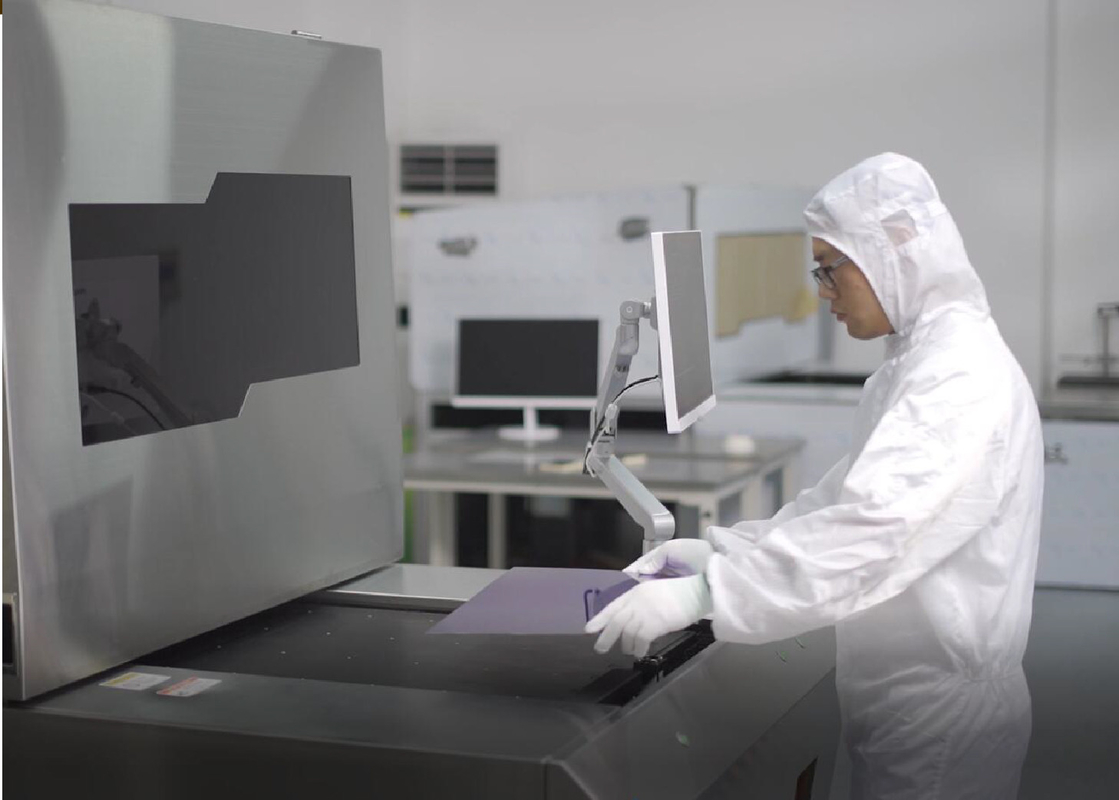

solusi sistem laser direct imaging (LDI) untuk berbagai PCB Multilayer
Proses Fotolitografi
Laser Direct Imaging adalah evolusi dari proses fotolitografi PCB.LDI tidak mengadopsi alat foto, tetapi langsung mengekspos pola file Gerber ke film photoresist.Photoresist UV ini secara selektif terkena sinar laser UV secara bertahap melintasi laminasi dengan cara raster.Gambar yang terbentuk dapat dibandingkan dengan gambar di layar komputer, yang terbentuk dari beberapa garis melintasi layar.Mirip dengan fotolitografi, LDI mengadopsi photo-resist, meskipun resist dibuat khusus untuk pencetakan laser karena LDI resist bekerja cepat dibandingkan dengan photo-resist konvensional.Resistansi LDI hadir dalam opsi film kering dan cairan dengan metode aplikasi resist yang identik dengan yang digunakan dalam fotolitografi.
Pencitraan langsung laser PCB (LDI)
Saat membuat papan sirkuit, jejak sirkuit ditentukan oleh proses pencitraan apa.Pencitraan langsung laser ( LDI ) memaparkan jejak secara langsung dengan sinar laser yang sangat terfokus yang dalam kendali NC, alih-alih cahaya yang mengalir melalui alat foto, sinar laser akan membuat gambar secara digital.
Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | DPX230 |
| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Paparan | 610*710mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
|
|
