solusi sistem laser direct imaging (LDI) untuk berbagai PCB Multilayer

Proses pencitraan fotolitografi tradisional memerlukan beberapa langkah untuk membuat alat foto yang digunakan untuk menghasilkan gambar pada PCB.Ini telah menghasilkan sejumlah atau tantangan bagi perakit PCB selama bertahun-tahun.LDI memberikan sejumlah keuntungan:

• Kualitas: Masalah film foto di masa lalu telah menghasilkan gambar yang tidak sempurna karena kerentanan bawaan terhadap fluktuasi suhu atau kelembapan.Pencitraan laser menghasilkan lebih banyak presisi dan pencitraan yang konsisten, dan menghilangkan cacat terkait film.
• Pencitraan laser memberikan pemosisian presisi dan resolusi yang ditingkatkan.Lebar jejak gambar, spasi, dan perataan lebih akurat.
• Metodologi foto memerlukan lingkungan yang dikontrol suhu dan kelembapannya untuk memberikan transfer gambar yang paling akurat ke papan.LDI mengurangi dampak lingkungan pada gambar yang dihasilkan, dan menghilangkan dampak pantulan cahaya yang melekat pada teknik pemrosesan foto.

Untuk digunakan dalam produksi papan HDI, sistem LDI harus memiliki kemampuan berikut:

• Eksposur kualitas tinggi dari garis-garis halus dan spasi hingga setidaknya 0,075mm (4mil) dan di bawahnya.
• Kedalaman fokus yang baik memastikan kualitas pencitraan untuk desain topografi tinggi.Hal ini terutama diperlukan untuk eksposur seragam lapisan luar danBangun Berurutan (SBU)
• Sebuah desain sistem yang dapat mengakomodasi berbagai jenis produk, bahan, ketebalan, teknologi manufaktur dan proses fabrikasi.
• Sistem registrasi yang fleksibel dan sangat akurat yang kompatibel dengan berbagai teknologi manufaktur dan langkah produksi.
• Kemampuan untuk mengkompensasi perubahan dimensi material secara dinamis untuk mengatasi varians dalam panel membentuk batch yang sama dan untuk dapat mencapai toleransi pendaftaran yang ketat di seluruh area panel PCB.

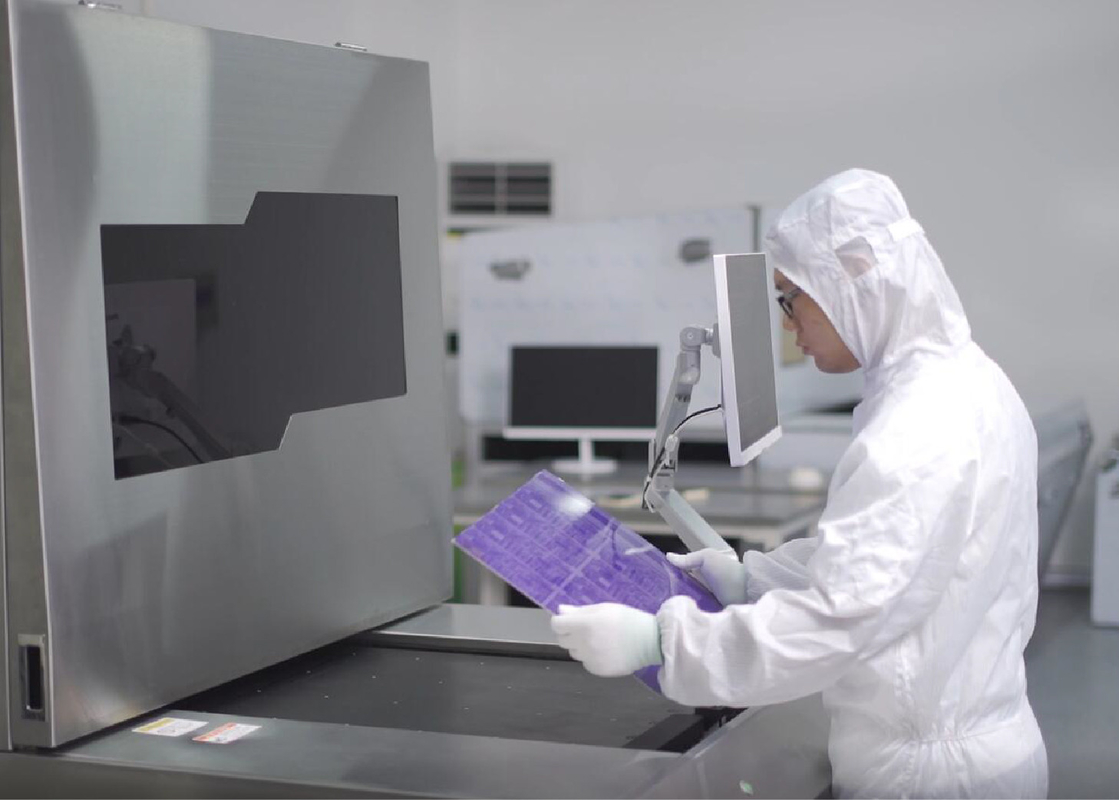

Pencitraan langsung laser PCB (LDI)
Saat membuat papan sirkuit, jejak sirkuit ditentukan oleh proses pencitraan apa.Pencitraan langsung laser ( LDI ) memaparkan jejak secara langsung dengan sinar laser yang sangat terfokus yang dalam kendali NC, alih-alih cahaya yang mengalir melalui alat foto, sinar laser akan membuat gambar secara digital.

Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .

Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
