| Nama merek: | GIS |
| Nomor Model: | DPX230 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |
solusi sistem laser direct imaging (LDI) untuk berbagai PCB Multilayer
Kapan Memilih Teknologi LDI?
Teknologi yang ada tidak dapat menawarkan solusi yang dapat diterima dan hasil yang tak terhindarkan adalah pengurangan efisiensi produksi PCB dan hasil yang lebih rendah.Saat ini, lebar jejak PCB rata-rata mencapai 0,075mm (3mil) dalam PCB multilayer yang kompleks.Sementara proses pencitraan fotolitografi sayangnya mencapai batasnya karena menciptakan interkoneksi kepadatan tinggi pada PCB.Itu tidak dapat membuat PCB di bawah 0,127/0,127mm (5/5mil) lebar dan spasi jejak.Jadi, ketika sebagian besar lebar jejak dan ruang pada papan sirkuit lebih kecil dari 0,127/0,127mm (5/5mil), LDI adalah pilihan pencitraan terbaik.
Teknologi LDI terutama digunakan dalam pembuatan papan HDI sebelumnya.Tetapi sekarang produsen PCB harus memproduksi PCB kaku, fleksibel dan kaku konvensional garis halus dan ultra-halus dengan teknologi LDI di mana lebar jejak dan ruang sirkuit konduktif adalah 0,075/0,075mm (3/3mil) atau bahkan 0,05/0,05 mm (2/2 juta).Itu karena Laser Direct Imaging (LDI) telah membuktikan dirinya sebagai solusi pencitraan terbaik dan terlengkap untuk lebar dan ruang jejak halus.
Bagaimana cara kerja laser direct imaging (LDI)?

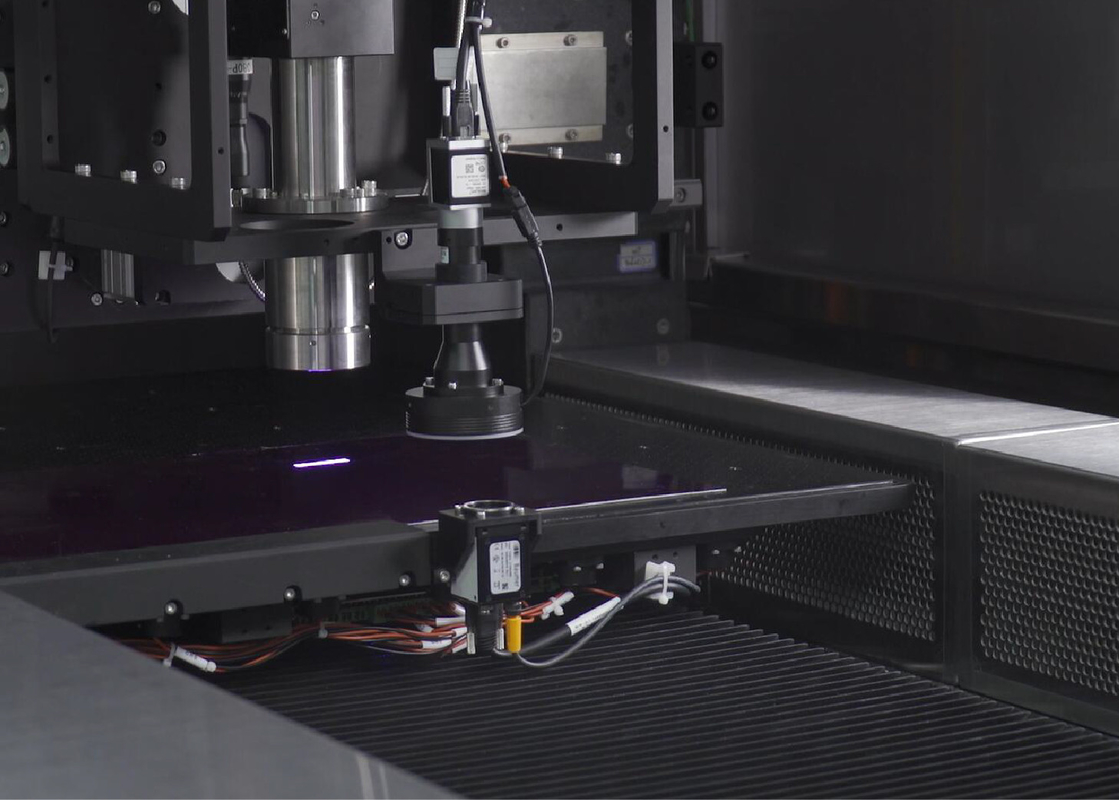

Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | DPX230 |
| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Paparan | 610*710mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
|
|
