| Nama merek: | GIS |
| Nomor Model: | DPX230 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

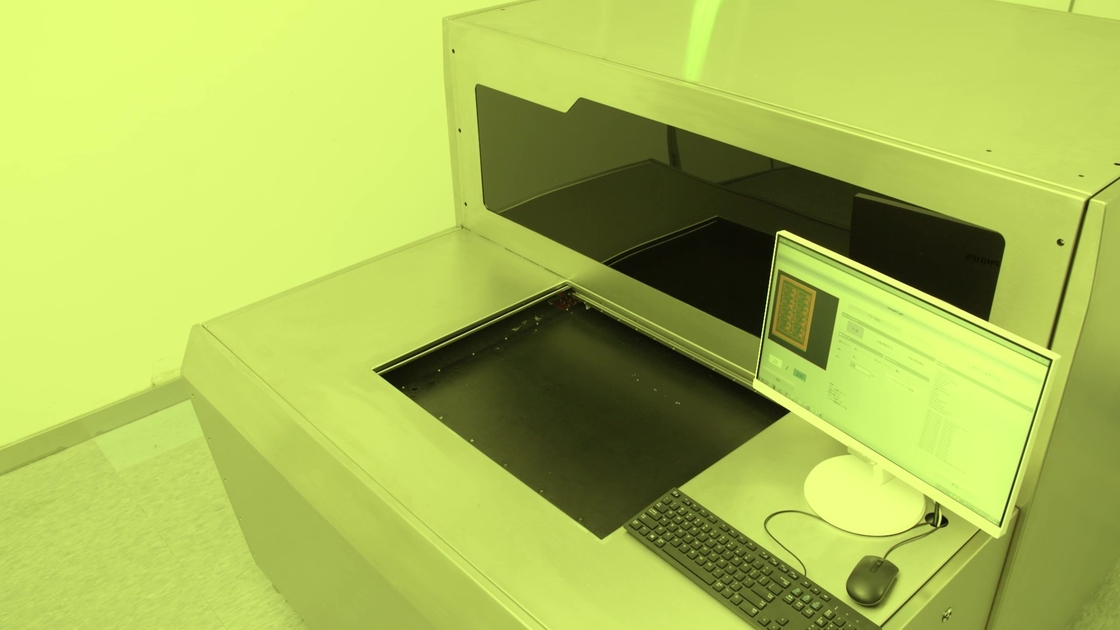

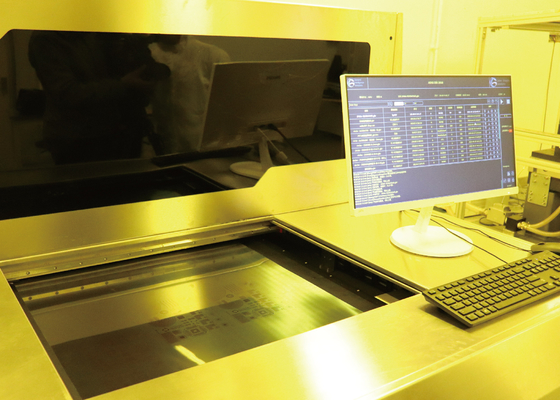

solusi sistem laser direct imaging (LDI) HDI PCB
(1) Teknologi LDI mengadopsi pemosisian laser dan pemindaian sinar laser vertikal, yang dapat memastikan bahwa deviasi posisi grafik berada dalam ± 5um, yang sangat meningkatkan akurasi dan posisi penyelarasan garis.
(2) Teknologi LDI tidak menggunakan film negatif, yang dapat memenuhi produksi konduktor halus berdensitas sangat tinggi, meningkatkan tingkat kualifikasi pembuatan PCB garis halus dan menghindari cacat posisi berulang.
(3) Teknologi LDI tidak perlu membuat, melestarikan dan memelihara perangkat film fotografi, bahan yang dikonsumsi, energi, bahan pembantu lainnya, dan bahan kimia, yang mengurangi biaya produksi dan pemrosesan.
(4) Teknologi LDI dapat mempersingkat proses pembuatan PCB, mengurangi waktu penyelesaian, meningkatkan kemampuan respons yang cepat, mengurangi intervensi faktor manusia, menyederhanakan proses operasi, dan kemudian meningkatkan efisiensi produksi.
Bagaimana cara kerja laser direct imaging (LDI)?

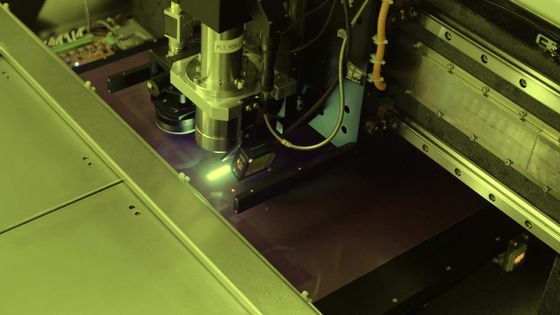

Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | DPX230 |

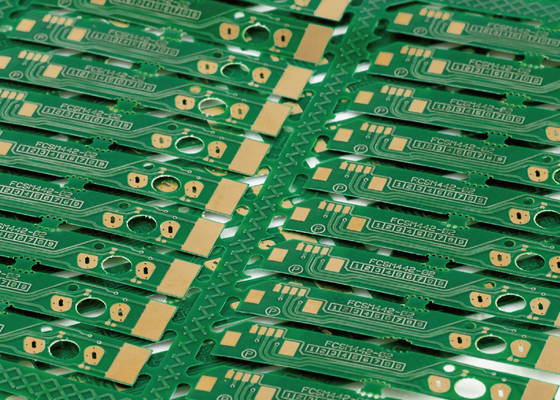

| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Paparan | 610*710mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
