| Nama merek: | GIS |
| Nomor Model: | DPX420TFA |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

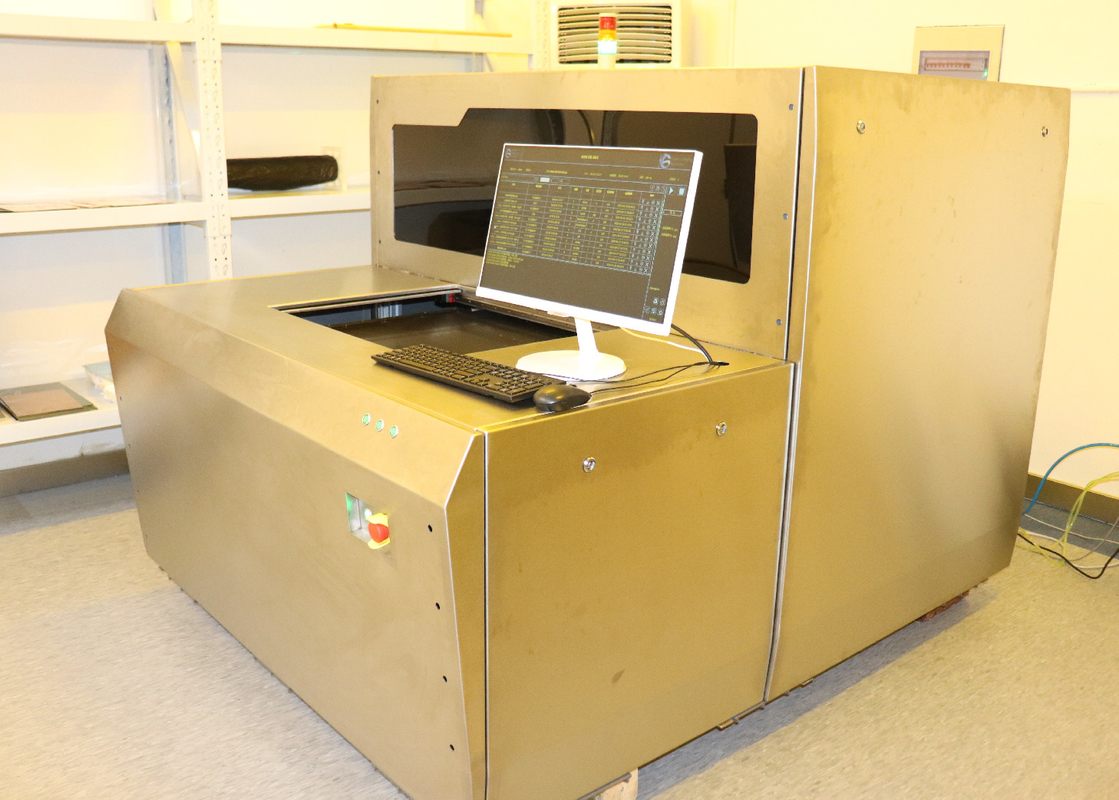

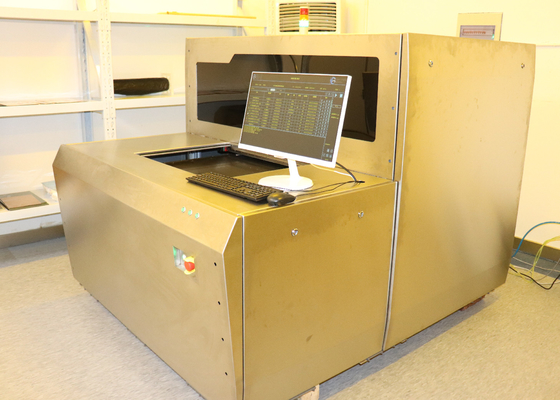

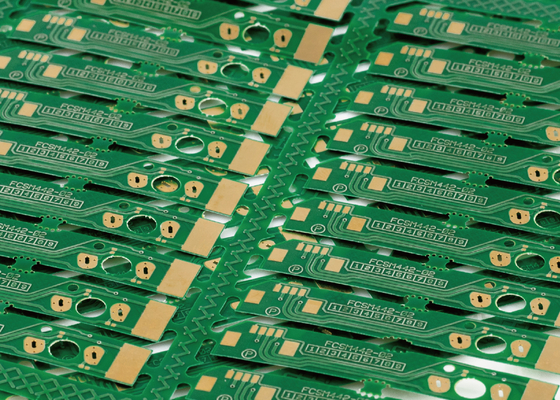

solusi sistem pencitraan langsung laser (LDI) HDI PCB
Kompatibel dengan proses dan metode produksi yang ada. Proses dan metode produksi batch biasanya secara hati-hati ditentukan untuk memenuhi persyaratan produksi batch.Pengenalan metode pencitraan baru harus meminimalkan perubahan metode yang adaIni termasuk fungsi pelacakan untuk meminimalkan perubahan film kering yang digunakan, kemampuan untuk mengekspos setiap lapisan film tahan solder, dan persyaratan produksi batch.
Pencitraan langsung laser PCB (LDI)
Saat membuat papan sirkuit, jejak sirkuit didefinisikan oleh proses pencitraan.Laser direct imaging (LDI) mengekspos jejak secara langsung dengan sinar laser yang sangat terfokus yang di NC dikendalikan, alih-alih cahaya banjir melewati alat foto, sinar laser akan secara digital menciptakan gambar.
Bagaimana cara kerja pencitraan langsung laser (LDI)?

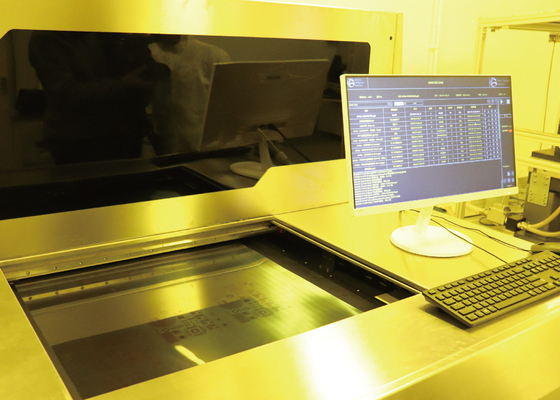

Pencitraan langsung laser membutuhkan PCB dengan permukaan sensitif cahaya yang diposisikan di bawah laser yang dikendalikan komputer.Dan kemudian komputer menciptakan gambar di papan dengan cahaya laserSebuah komputer memindai permukaan papan ke dalam gambar raster,Mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang mencakup spesifikasi untuk gambar yang diperlukan yang dimaksudkan untuk papan, laser digunakan untuk langsung menciptakan gambar di papan.
| Spesifikasi/model | DPX420TFA |
| Aplikasi | PCB,HDI,FPC (lapisan dalam,lapisan luar,anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Eksposur | 610*710mm |
| Ketebalan panel | 0.05mm-3.5mm |
| Mode Perataan | Tanda UV |
| Kemampuan penyelarasan | Lapisan luar ± 12um; Lapisan dalam ± 24um |
| Toleransi lebar garis | ± 10% |
| Modus peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | Laser LD, 405±5nm |
| Format file | Gerber 274X;ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6,4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ 10% |
| Kondisi | Ruang bercahaya kuning; Suhu 22°C ± 1°C; Kelembaban 50% ± 5%; Tingkat kebersihan 10000 dan di atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif dari berbagai solusi sistem pencitraan langsung laser PCB (LDI).Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi ceruk PCB campuran tinggi dan muncul untuk solusi sistem LDI sepenuhnya otomatis untuk lingkungan produksi massal.
video
|
|
