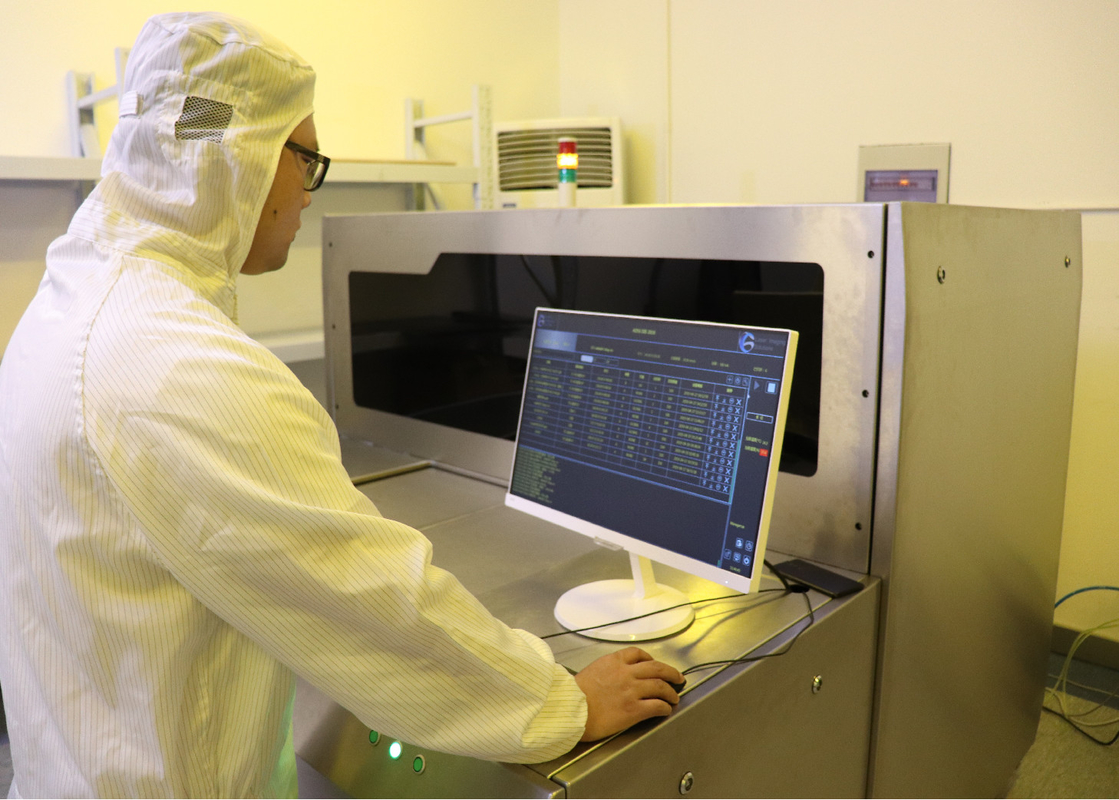

ISO 9001 LDI Laser Pencitraan Langsung HDI FPC 30um

Name: ISO 9001 LDI Laser Pencitraan Langsung HDI FPC 30um
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: DPX230
Availability: InStock

Nama merek:	GIS
Nomor Model:	DPX230
Moq:	1 set
harga:	negotiable price
Waktu Pengiriman:	20 hari kerja

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Jiangsu, Cina

Sertifikasi:

ISO 9001 CE

nama:

Laser Pencitraan Langsung (LDI)

Aplikasi:

PCB HDI FPC

Ukuran Eksposur Maks:

610*710mm

Lebar Garis:

Jarak Garis Garis:

10%

Toleransi Lebar Garis:

10%

Kemampuan Alignment:

24μm

Jenis laser:

Laser LD, 405±5nm

efisien:

30-40S@18"*24"

Deviasi meningkat dan menurun:

Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi inter

Format berkas:

Gerber 274X, ODB++

Kemasan rincian:

kemasan kasus kayu

Menyediakan kemampuan:

30 set per bulan

Menyoroti:

ISO 9001 ldi laser pencitraan langsung

HDI ldi laser pencitraan langsung

30um ldi pcb

Deskripsi Produk

solusi sistem laser direct imaging (LDI) untuk berbagai PCB

Keuntungan

Hilangkan proses topeng.

Hemat waktu dan biaya bongkar muat masker.

Mengurangi penyimpangan yang disebabkan oleh ekspansi dan kontraksi masker.

Resolusi gambar tinggi dan hasil tinggi.

Presisi tinggi

Resolusi minimum1.2μm, Lebar garis minimum25μm (Tergantung pada konfigurasi)

Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .

Spesifikasi/model	DPX230
Aplikasi	PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan)
Resolusi (produksi massal)	30um
Kapasitas	30-40S@18"*24"
Ukuran Paparan	610*710mm
Ketebalan panel	0,05mm-3.5mm
Mode Penjajaran	Tanda UV
Kemampuan keselarasan	Lapisan luar ± 12um Layer dalam ± 24um
Toleransi lebar garis	±10%
Mode peningkatan dan penurunan penyimpangan	Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi
Jenis laser	LD Laser, 405 ± 5nm
Format berkas	Gerber 274X；ODB++
Kekuatan	380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10%
Kondisi	Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan

Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
