| Nama merek: | GIS |
| Nomor Model: | DPX230 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

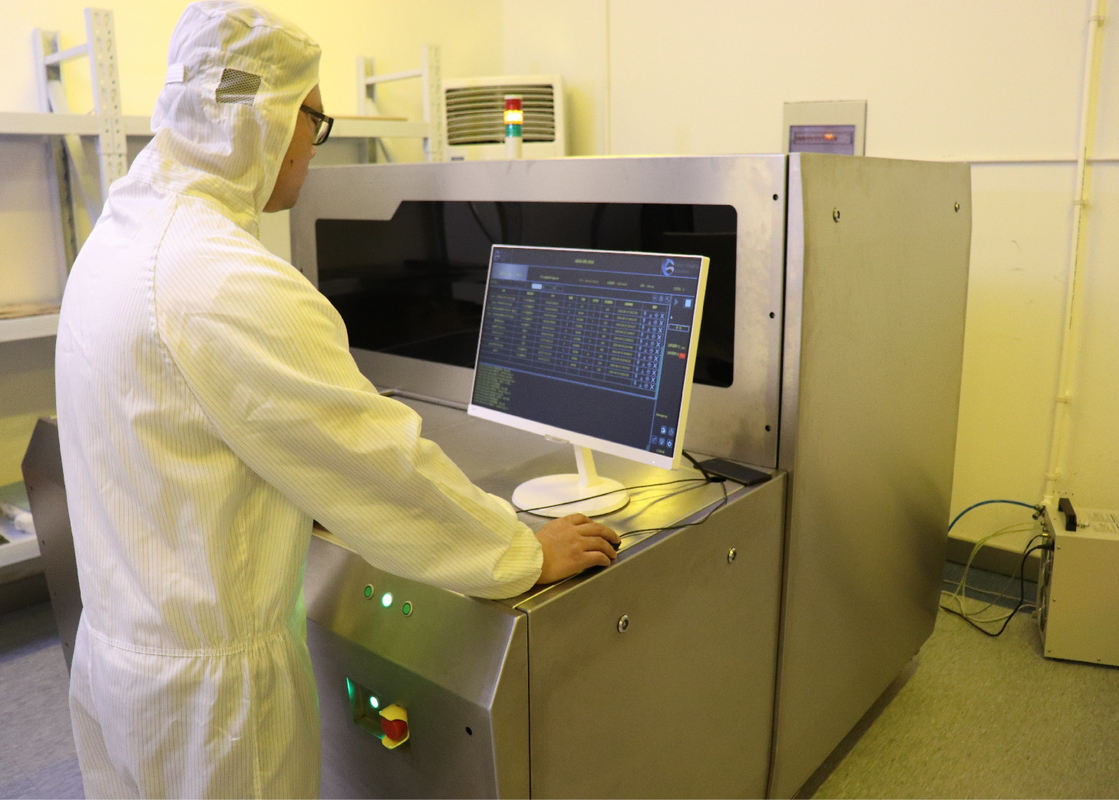

solusi sistem laser direct imaging (LDI) untuk berbagai PCB
Fungsi:
Beberapa opsi untuk ekspansi
dan fungsi kontraksi
1. fungsi ekspansi dan kontraksi otomatis
2. fungsi ekspansi tetap:
Eksposur berdasarkan nilai ekspansi tetap yang disediakan
3. fungsi pengukuran:
Pengukuran aktual pelat pilih nilai ekspansi pelat aktual untuk eksposur
Deskripsi pekerjaan: dapat mengatur jumlah pelat yang akan diukur, setelah mengukur pelat yang akan diambil
Nilai rata-rata terekspos.
Kedalaman dan cahaya fokus optik super panjang
fungsi pemantauan daya sumber:
Kedalaman fokus ultra-panjang ±300μm;
Pemantauan waktu nyata dan penyesuaian dinamis energi laser selama bekerja
Menelusuri kembali
Nomor seri|Nomor lari |nilai ekspansi dan kontraksi |Tanggal |Waktu |Kode batang |Kode QR |
Proses LDI: total 5 menit (CAM Data Output & Ready Print).
· Tidak ada lagi masalah topeng
· Hasil dan hasil tinggi
· Substrat tidak beraturan yang fleksibel
Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | DPX230 |
| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Paparan | 610*710mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
