| Nama merek: | GIS |
| Nomor Model: | RTR315 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

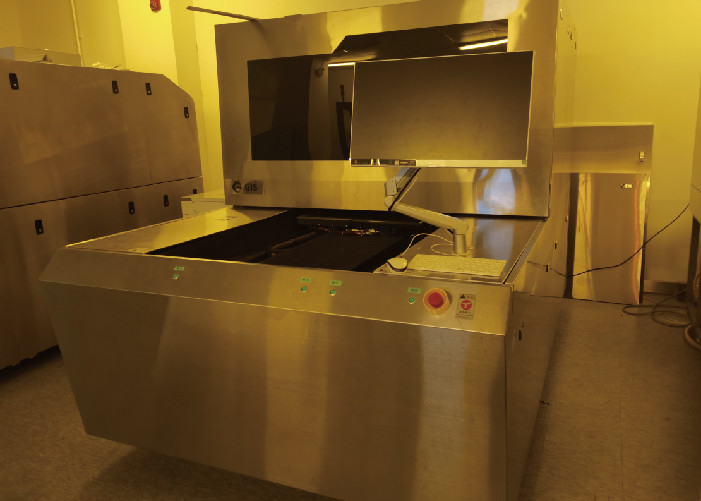

solusi sistem laser direct imaging (LDI) LDI Flexible Board
Penggantian teknis LDI
Tidak ada keraguan bahwa pengadopsi awal teknologi laser direct imaging (LDI) biasanya siklus cepat, prototipe, atau produsen PCB berkapasitas tinggi yang membutuhkan persiapan prototipe yang cepat dan akurat.
Model pencitraan langsung awal (LDI) ini dengan sempurna memenuhi kebutuhan produsen PCB ini - menghemat waktu dan biaya film penutup sekaligus memberikan tingkat fleksibilitas dan akurasi yang tinggi.
Pabrikan produksi PCB massal tidak mengadopsi teknologi LDI, terutama karena sistem LDI terlalu lambat dan biaya operasi penyesuaian ponsel terlalu tinggi.Namun, perkembangan teknologi terkini telah mengubah keadaan.Saat ini, semakin banyak produsen produksi PCB massal menggunakan LDI untuk solusi pencitraan.
Bagaimana cara kerja laser direct imaging (LDI)?

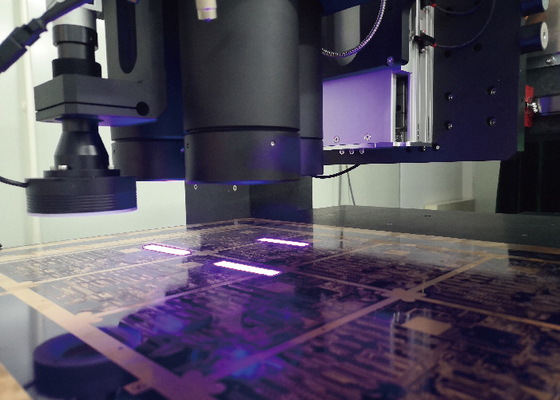

Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | RTR315 |

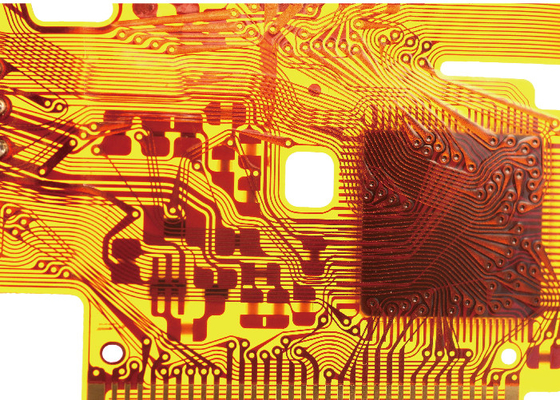

| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |

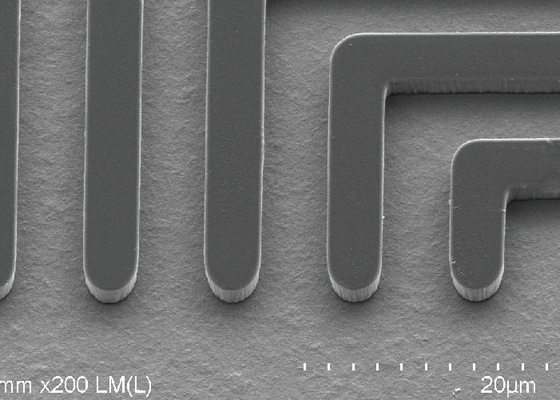

| Resolusi (produksi massal) | 15um |
| Kapasitas | 12S@18"*24" |
| Ukuran Paparan | 260*800mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
video
|
|
