| Nama merek: | GIS |
| Nomor Model: | RTR315 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |

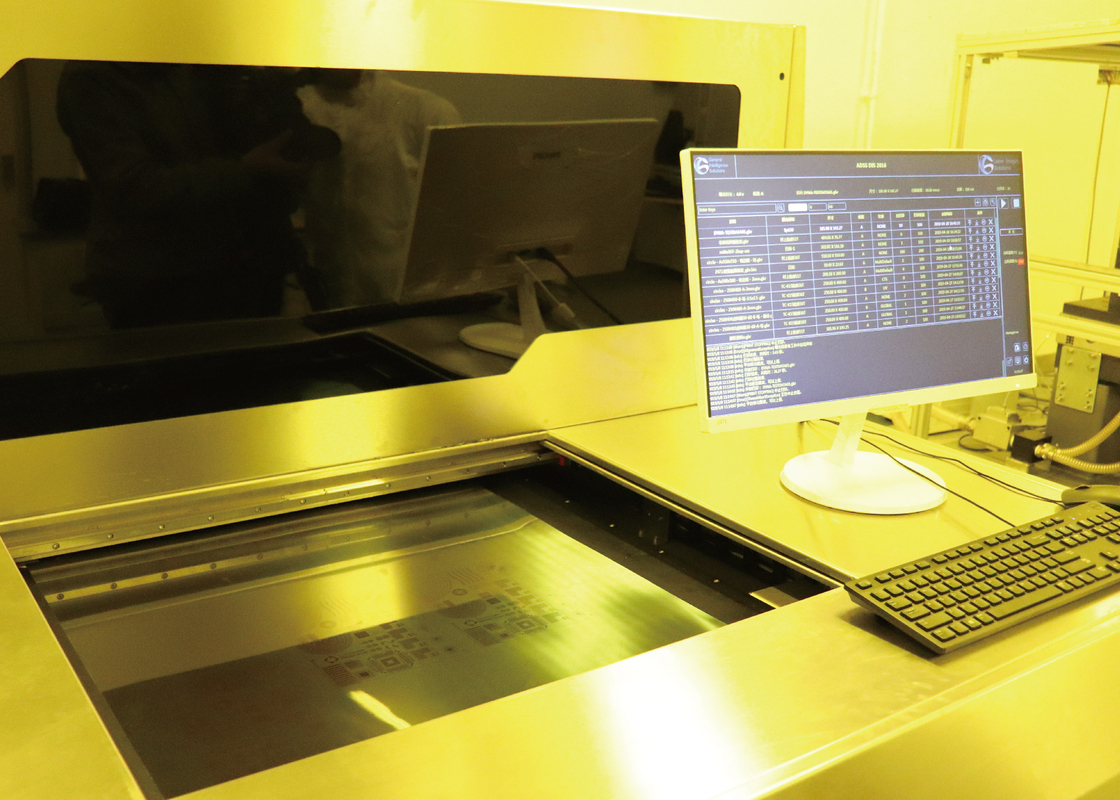

solusi sistem laser direct imaging (LDI) LDI Flexible Board
Kompleksitas interkoneksi PCB HDI masih terus berkembang hingga saat ini.Teknologi yang ada tidak dapat menawarkan solusi yang dapat diterima untuk garis halus.Namun teknologi laser direct imaging dianggap sebagai jawaban atas tantangan tersebut.
Dalam pembuatan papan sirkuit tercetak (PCB), proses pencitraan inilah yang menentukan pola sirkuit tembaga.Sementara proses pencitraan konvensional mengadopsi alat foto dan sinar UV untuk mentransfer gambar sirkuit, LDI hanya menggunakan sinar laser yang dikendalikan komputer, sangat terfokus, untuk secara langsung menentukan pola sirkuit pada lapisan tembaga CCL PCB dengan laser photoresist tertutup.
Pencitraan langsung laser PCB (LDI)
Saat membuat papan sirkuit, jejak sirkuit ditentukan oleh proses pencitraan apa.Pencitraan langsung laser ( LDI ) memaparkan jejak secara langsung dengan sinar laser yang sangat terfokus yang dalam kendali NC, alih-alih cahaya yang mengalir melalui alat foto, sinar laser akan membuat gambar secara digital.
Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | RTR315 |
| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 15um |
| Kapasitas | 12S@18"*24" |
| Ukuran Paparan | 260*800mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
