| Nama merek: | GIS |
| Nomor Model: | DPX230 |
| Moq: | 1 set |
| harga: | negotiable price |
| Waktu Pengiriman: | 20 hari kerja |
solusi sistem laser direct imaging (LDI) HDI PCB
LDI digunakan untuk persyaratan pencitraan untuk produksi massal HDI PCB
Untuk memenuhi persyaratan produksi massal HDI PCB, metode pencitraan harus:
Sementara mencapai tingkat cacat yang rendah dan output yang tinggi, dapat mencapai produksi yang stabil dari HDI PCB operasi presisi tinggi konvensional.Sebagai contoh:
* Papan ponsel canggih, pitch CSP kurang dari 0,5 mm (dengan atau tanpa kabel di antara bantalan BGA)
* Struktur pelat adalah 3 + N + 3, dan ada yang ditumpuk melalui lubang.
Dalam hal pencitraan, desain semacam itu membutuhkan lebar cincin kurang dari 75μm.Dalam beberapa kasus, lebar cincin bahkan kurang dari 50μm.Karena masalah keselarasan, ini pasti mengarah pada output yang rendah.Selain itu, didorong oleh miniaturisasi, garis dan jarak menjadi semakin tipis - memenuhi tantangan ini memerlukan perubahan metode pencitraan tradisional.
Ini dapat dilakukan dengan mengurangi ukuran panel atau menggunakan mesin eksposur rana untuk pencitraan panel dalam beberapa langkah (empat atau enam).Kedua metode mencapai keselarasan yang lebih baik dengan mengurangi pengaruh deformasi material.Mengubah ukuran panel menyebabkan biaya material yang tinggi, dan menggunakan mesin eksposur rana menyebabkan produksi rendah setiap hari.Tidak ada metode yang dapat sepenuhnya menyelesaikan deformasi material dan mengurangi cacat yang terkait dengan film fotografi, termasuk deformasi sebenarnya dari film fotografi saat mencetak papan batch.
Pencitraan langsung laser PCB (LDI)
Saat membuat papan sirkuit, jejak sirkuit ditentukan oleh proses pencitraan apa.Pencitraan langsung laser ( LDI ) memaparkan jejak secara langsung dengan sinar laser yang sangat terfokus yang dalam kendali NC, alih-alih cahaya yang mengalir melalui alat foto, sinar laser akan membuat gambar secara digital.
Bagaimana cara kerja laser direct imaging (LDI)?

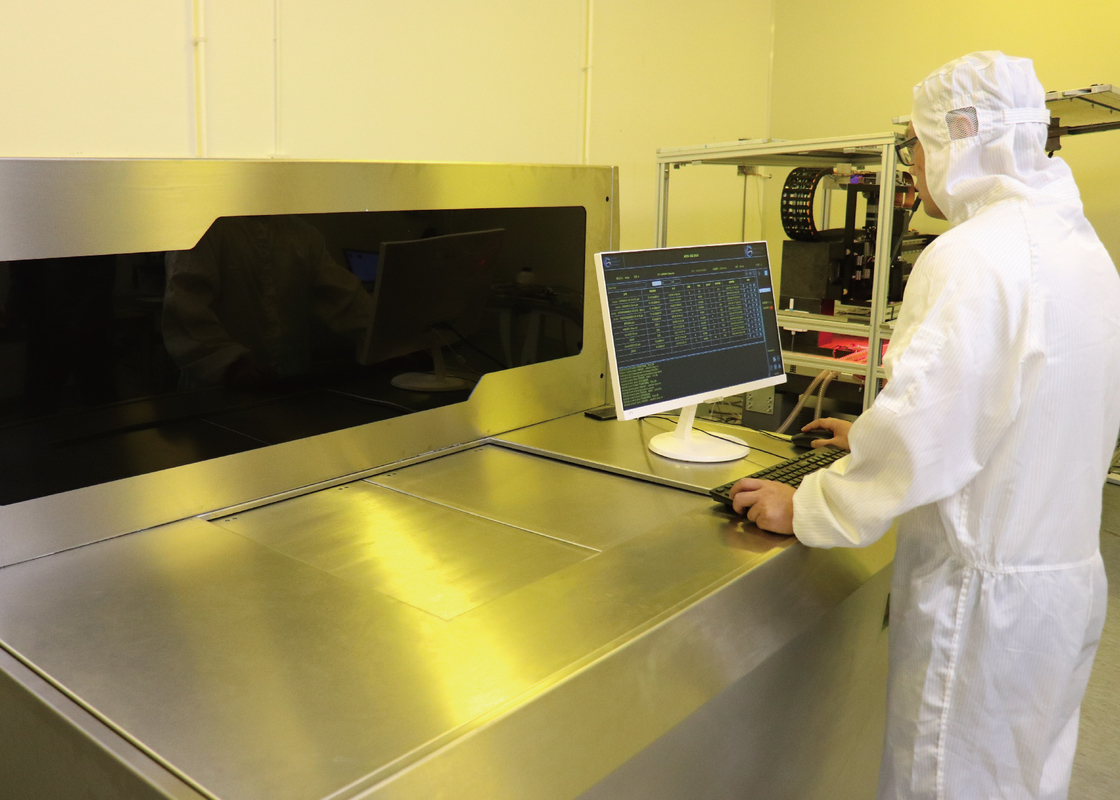

Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .
| Spesifikasi/model | DPX230 |
| Aplikasi | PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan) |
| Resolusi (produksi massal) | 30um |
| Kapasitas | 30-40S@18"*24" |
| Ukuran Paparan | 610*710mm |
| Ketebalan panel | 0,05mm-3.5mm |
| Mode Penjajaran | Tanda UV |
| Kemampuan keselarasan | Lapisan luar ± 12um Layer dalam ± 24um |
| Toleransi lebar garis | ±10% |
| Mode peningkatan dan penurunan penyimpangan | Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi |
| Jenis laser | LD Laser, 405 ± 5nm |
| Format berkas | Gerber 274X；ODB++ |
| Kekuatan | 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10% |
| Kondisi | Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas; Persyaratan getaran untuk menghindari getaran keras di dekat peralatan |
Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
