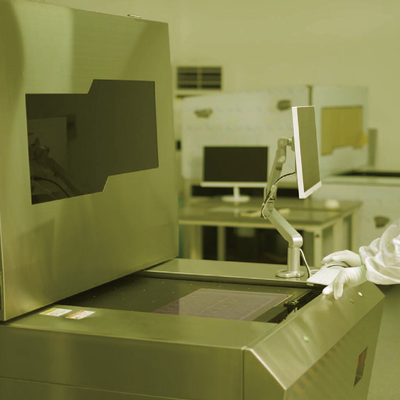

PCB Pencitraan Langsung Laser Dengan Tinta Masker Solder 30s@600x500mm(24"×20") Ketebalan Papan 0,5~3,5mm Untuk Proses Luar

Deskripsi Produk:

Papan Sirkuit Cetak Pencitraan Langsung Laser (LDI PCB) adalah solusi canggih dan efisien untuk pencetakan PCB, HDI, dan FPC.Menampilkan akurasi penyelarasan ±12um, ia menggunakan Daya Total Gelombang Pencampur 512W untuk menghasilkan kinerja luar biasa.Dengan area eksposur efektif 620x720mm (24"x28.5"), produk ini mampu menangani berbagai aplikasi pencetakan PCB.Selain itu, ia mendukung berbagai format file, termasuk Gerber, DXF, dll., untuk kenyamanan maksimal.Dengan fitur-fitur unggulannya, Laser Direct Imaging Print Board merupakan solusi tepat untuk pencetakan PCB.

Fitur:

• Nama Produk: PCB Pencitraan Langsung Laser
• Kekuatan laser: Daya Total Gelombang Pencampur 512W
• Area paparan efektif: 620x720mm(24"x28.5")
• Toleransi lebar garis: ±10%
• Warna Masker Solder: Skala Tetap/Skala Otomatis/Skala Interval/Penyelarasan Partisi
• Akurasi penyelarasan: ±12um

Parameter teknik:

Aplikasi:

GIS Laser Direct Imaging PCB, Model DPX820SM adalah papan sirkuit presisi tinggi yang diproduksi di Suzhou, Tiongkok.Ini memiliki fitur jembatan solder/pembukaan solder yang sangat baik sebesar 50/75μm, dan toleransi lebar garis ±10%.Dengan area paparan efektif 620x720mm (24"x28.5"), papan cetak pencitraan langsung laser ini memiliki daya total gelombang pencampuran 512W.Proses penerapannya meliputi masker solder dan bagian luar.

GIS Laser Direct Imaging PCB sangat ideal untuk digunakan dalam berbagai aplikasi dan skenario.Misalnya, kinerja pencitraannya yang unggul menjadikannya pilihan sempurna untuk desain papan sirkuit berkepadatan tinggi dan berkecepatan tinggi.Toleransi lebar garis yang tepat memastikan kinerja kelistrikan yang sangat baik.Papan sirkuit pencitraan langsung laser juga cocok untuk digunakan di sirkuit RF frekuensi rendah dan aplikasi berkinerja tinggi lainnya.

GIS Laser Direct Imaging PCB adalah solusi sempurna untuk desain papan sirkuit berpresisi tinggi dan berkinerja tinggi.Dengan teknologi pencitraan langsung laser yang canggih, produk ini ideal untuk aplikasi apa pun yang memerlukan pencitraan presisi, kinerja kelistrikan unggul, dan jembatan solder/pembukaan solder yang sangat baik.Dapatkan PCB Pencitraan Langsung Laser GIS Anda dan rasakan kinerja luar biasa dari solusi papan sirkuit mutakhir ini.

Kustomisasi:

GIS Laser Direct Imaging PCB (Papan Sirkuit Cetak Pencitraan Langsung Laser/ Papan Cetak Pencitraan Langsung Laser) adalah layanan khusus untuk Anda.Dengan nama merek GIS, nomor model DPX820SM dan tempat asal Suzhou, China.Ini mendukung Format File.Dan memiliki skala tetap/skala otomatis/skala interval/warna masker solder penyelarasan partisi, daya total gelombang pencampuran tinta masker solder 512W, dan toleransi lebar garis ±10%.

Pengepakan dan Pengiriman:

Pengemasan dan Pengiriman untuk PCB Pencitraan Langsung Laser

PCB Pencitraan Langsung Laser dikemas dan dikirim dengan cara yang memastikannya tiba dengan aman dan cepat.Setiap PCB diperiksa dan diuji dengan cermat sebelum dikemas dan dikirim.Paket ini dirancang untuk melindungi PCB selama pengiriman dan memastikan PCB tiba dalam kondisi sempurna.

Paket ini dibuat dari karton yang kuat dan memiliki sisipan busa pelindung untuk melindungi PCB dari benturan dan guncangan.Paket tersebut kemudian disegel dengan segel anti rusak untuk memastikan paket tersebut tidak dibuka atau dirusak selama transit.Paket tersebut diberi label dengan alamat pengiriman dan nomor pelacakan untuk memungkinkan pelacakan kiriman.

Laser Direct Imaging PCB dikirimkan oleh layanan pengiriman yang andal dan tepercaya.Waktu pengiriman bergantung pada lokasi pelanggan, tetapi biasanya memakan waktu beberapa hari.
