PCB Pencitraan Langsung Laser
Created with Pixso. PCB Pencitraan Langsung Laser Dengan Format File Skala Tetap/Skala Otomatis/Skala Interval/Penyelarasan Partisi

PCB Pencitraan Langsung Laser Dengan Format File Skala Tetap/Skala Otomatis/Skala Interval/Penyelarasan Partisi

Nama merek: GIS
Nomor Model: DPX820SM
Informasi Rinci
Place of Origin:
Suzhou, China
Toleransi lebar garis:
±10%
Ketebalan papan:
0,5 ~ 3,5mm
Aplikasi:
PCB, HDI, FPC
Proses yang berlaku:
Topeng Solder, Luar
Modus Skala:
Putih, Hitam, Kuning, dll.
Kekuatan Laser:
Mixing Wave Daya Total 512W
Pembukaan jembatan solder / solder:
50/75μm(Kondisi proses)
Warna topeng solder:
Skala Tetap/ Skala Otomatis/ Skala Interval/ Penyelarasan Partisi
Menyoroti:

PCB LDI Skala Interval

,

Pencitraan Langsung Laser Pencetakan FPC

,

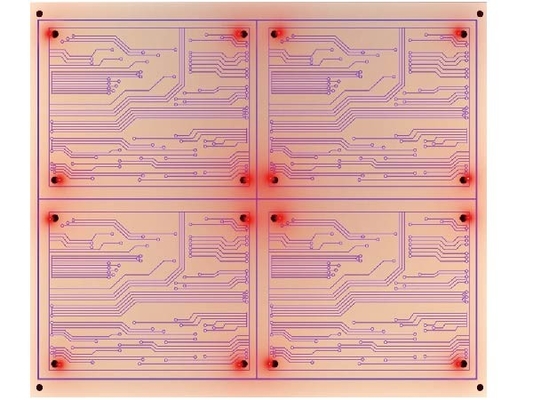

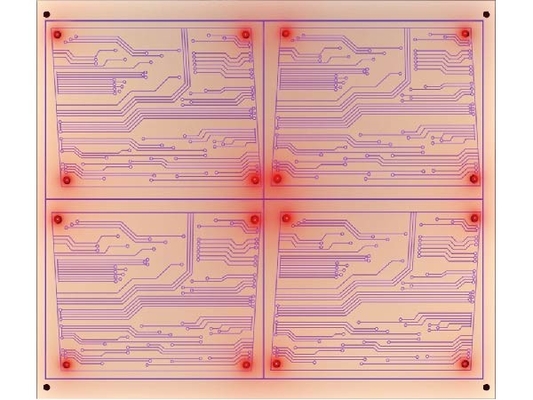

PCB LDI Penyelarasan Partisi

Deskripsi Produk

Deskripsi Produk:

Papan Sirkuit Cetak Pencitraan Langsung Laser (Laser Direct Imaging Print Board, Laser Direct Imaging PCB) adalah jenis PCB dengan teknologi pemrosesan presisi tinggi.Hal ini ditandai dengan area eksposur efektif 620x720mm(24"x28.5"), dukungan format file untuk berbagai format, jembatan solder/bukaan solder 50/75μm (Kondisi proses), toleransi lebar garis ±10%, dan papan ketebalan 0,5~3,5mm.Ini memiliki kinerja yang sangat baik dalam hal akurasi, keandalan, dan efektivitas biaya.



Fitur:

  • Nama Produk:PCB Pencitraan Langsung Laser
  • Jembatan solder/pembukaan solder:50/75μm (Kondisi proses)
  • Tinta topeng solder:30d@600x500mm(24"×20")
  • Metode penyelarasan:PAD (diameter: 0,5~3,0mm)
  • Format berkas:Format Berkas
  • Proses yang berlaku:Topeng Solder, Luar


Parameter teknik:

Parameter Nilai
Toleransi lebar garis ±10%
Ketebalan papan 0,5~3,5mm
Tinta topeng solder 30d@600x500mm (24"×20")
Warna Topeng Solder Skala Tetap/Skala Otomatis/Skala Interval/Penyelarasan Partisi
Kekuatan laser Pencampuran Gelombang Total Daya 512W
Metode penyelarasan PAD (diameter: 0,5~3,0mm)
Aplikasi PCB, HDI, FPC
Jembatan solder/bukaan solder 50/75μm (Kondisi proses)
Area paparan yang efektif 620x720mm (24"x28,5")
Format file Format Berkas


Aplikasi:

ItuPCB Pencitraan Langsung Laser GIS DPX820SMdirancang untuk digunakan dalam berbagai aplikasi.Ini adalah pilihan ideal untuk pencetakan PCB, HDI, dan FPC presisi tinggi.Produk ini memiliki metode penyelarasan PAD presisi tinggi (diameter: 0,5~3,0mm) yang memastikan penyelarasan cepat dan akurat.Warna masker solder yang dapat disesuaikan mencakup skala tetap, skala otomatis, skala interval, dan penyelarasan partisi.Selain itu, ketebalan papannya 0,5~3,5mm, memungkinkannya digunakan dalam berbagai proyek.PCB Pencitraan Langsung Laser ini menawarkan kinerja unggul dengan kemampuan pencetakan presisi tinggi dan kualitas yang dapat diandalkan.



Kustomisasi:

Papan Sirkuit Cetak Pencitraan Langsung Laser GIS DPX820SM

Papan Sirkuit Cetak Pencitraan Langsung Laser GIS DPX820SM adalah PCB pencitraan langsung laser presisi dengan akurasi penyelarasan ±12um.Ini berlaku untuk Masker Solder dan Proses Luar.Jembatan solder/bukaan solder PCB ini adalah 50/75μm (kondisi proses).Area eksposur efektif papan ini adalah 620x720mm (24"x28.5"), sehingga cocok untuk PCB, HDI dan FPC.Papan Cetak Pencitraan Langsung Laser ini dibuat di Suzhou, Cina.



Pengepakan dan Pengiriman:

Pengemasan dan Pengiriman untuk PCB Pencitraan Langsung Laser
  • PCB akan dikemas dalam kantong antistatis dan ditempatkan dalam kotak antistatis.
  • Kotak akan diamankan dengan bubble wrap dan ditutup dengan selotip sebelum dikirim.
  • PCB akan dikirim melalui layanan kurir terkemuka.
  • Jasa kurir akan memberikan nomor pelacakan untuk membantu memantau pengiriman.


FAQ:

  • T: Apa itu PCB Pencitraan Langsung Laser?
    J: Laser Direct Imaging PCB adalah proses produksi efisiensi tinggi yang dikembangkan oleh GIS.Ia menggunakan teknologi pencitraan laser untuk membuat pola PCB dengan cepat dan akurat tanpa menggunakan peralatan foto apa pun, menjadikannya pilihan yang hemat biaya dan andal untuk produksi PCB.
  • T: Apa nama merek dan nomor model produknya?
    J: Nama mereknya adalah GIS dan nomor modelnya adalah DPX820SM.
  • T: Di mana produk diproduksi?
    A: Produk ini diproduksi di Suzhou, Cina.
  • T: Apa manfaat yang ditawarkan oleh Laser Direct Imaging PCB?
    J: Laser Direct Imaging PCB menawarkan banyak manfaat, seperti produksi pola PCB yang cepat dan akurat, peningkatan kualitas PCB, dan pengurangan biaya.
  • T: Bahan apa yang dapat diproses oleh Laser Direct Imaging PCB?
    J: Laser Direct Imaging PCB dapat memproses banyak bahan, termasuk FR4, polimida, aluminium, dan tembaga.
