rincian produk

Created with Pixso. Rumah Created with Pixso. Produk Created with Pixso.
Sistem LDI
Created with Pixso. 380V Tiga Fase Laser Pencitraan Langsung PCB HDI FPC
380V Tiga Fase Laser Pencitraan Langsung PCB HDI FPC
  • Nama

380V Tiga Fase Laser Pencitraan Langsung PCB HDI FPC

Nama merek: GIS
Nomor Model: RTR315
Moq: 1 set
harga: negotiable price
Waktu Pengiriman: 20 hari kerja
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal:
Jiangsu, Cina
Sertifikasi:
ISO 9001 CE
nama:
Laser Pencitraan Langsung (LDI)
Aplikasi:
PCB HDI FPC
Ukuran Eksposur Maks:
260*810mm
Lebar Garis:
15
Jarak Garis Garis:
10%
Toleransi Lebar Garis:
10%
Kemampuan Alignment:
12/24μm
Jenis laser:
Laser LD, 405±5nm
efisien:
12S@18"*24"
Deviasi meningkat dan menurun:
Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi inter
Format berkas:
Gerber 274X, ODB++
Kemasan rincian:
Kemasan kotak kayu
Menyediakan kemampuan:
30 set per bulan
Menyoroti:

Tiga fase laser pencitraan langsung pcb

,

380V laser pencitraan langsung pcb

,

FPC ldi pcb

Deskripsi Produk

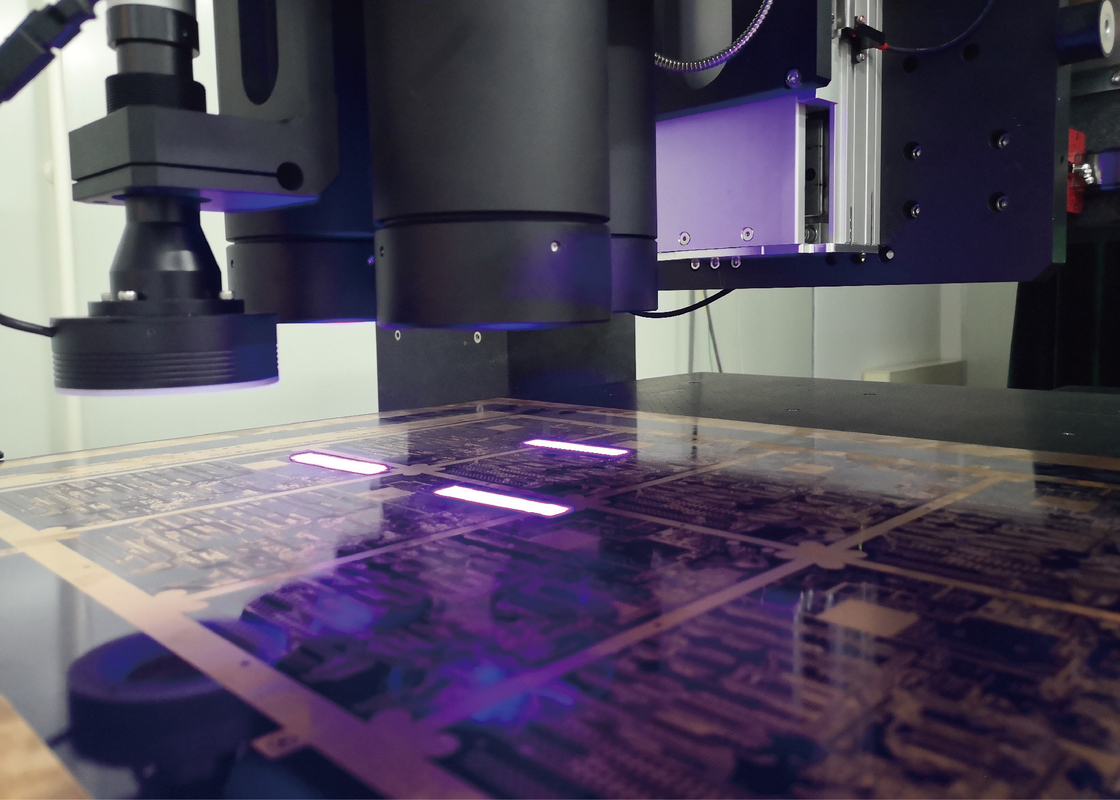

solusi sistem laser direct imaging (LDI) LDI Roll to Roll PCB


Pencitraan langsung laser PCB (LDI)

Pencitra langsung laser (LDI) adalah unit eksposur canggih yang menggantikanunit paparan banjir tradisional yang digunakan di masa lalu.Pola diplot pada file digital, bukan alat foto lama, dan file digital tersebut diunggah ke LDI, yang akan secara selektif mencitrakannya pada substrat Anda.


Bagaimana cara kerja laser direct imaging (LDI)?
Pencitraan langsung laser membutuhkan PCB dengan permukaan peka-foto yang ditempatkan di bawah laser yang dikendalikan komputer.Dan kemudian komputer membuat gambar di papan dengan cahaya laser.Komputer memindai permukaan papan menjadi gambar raster, mencocokkan gambar raster dengan file desain CAD atau CAM yang dimuat sebelumnya yang menyertakan spesifikasi untuk gambar yang diperlukan yang ditujukan untuk papan, laser digunakan untuk langsung membuat gambar di papan .



Spesifikasi/model RTR315
Aplikasi PCB, HDI, FPC (lapisan dalam, lapisan luar, anti pengelasan)
Resolusi (produksi massal) 15um
Kapasitas 12S@18"*24"
Ukuran Paparan 260*800mm
Ketebalan panel 0,05mm-3.5mm
Mode Penjajaran Tanda UV
Kemampuan keselarasan Lapisan luar ± 12um Layer dalam ± 24um
Toleransi lebar garis ±10%
Mode peningkatan dan penurunan penyimpangan Peningkatan dan kontraksi tetap, peningkatan dan kontraksi otomatis, peningkatan dan kontraksi interval, penyelarasan partisi
Jenis laser LD Laser, 405 ± 5nm
Format berkas Gerber 274X；ODB++
Kekuatan 380V arus bolak-balik tiga fase, 6.4kW, 50HZ, rentang fluktuasi tegangan + 7% ~ -10%
Kondisi Kamar lampu kuning;Suhu 22°C ± 1°C;Kelembaban 50% ± 5%;Tingkat kebersihan 10.000 ke atas;
Persyaratan getaran untuk menghindari getaran keras di dekat peralatan


Tentang kami
Kami adalah pemasok inovatif berbagai solusi sistem pencitraan laser langsung (LDI) PCB.Portofolio produk sistem kami berkisar dari konfigurasi sistem LDI untuk aplikasi niche PCB campuran tinggi dan baru hingga solusi sistem LDI yang sepenuhnya otomatis untuk lingkungan produksi massal.
